株洲奥普硬质合金有限责任公司

产品 > 硬面材料 > 硬质合金铜基焊条 > 70%30% 1/4 - 3/16英寸 L450mm耐磨硬质合金铜基焊条狼牙棒
产品名称 : 70%30% 1/4 - 3/16英寸 L450mm耐磨硬质合金铜基焊条狼牙棒
型号 : 1/4 - 3/16 inch
←[上一个产品]              [下一个产品]→
询 盘         给我邮件

  产品详细:

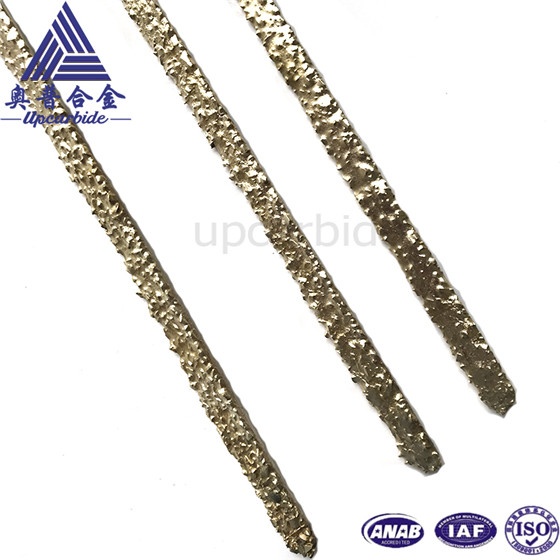

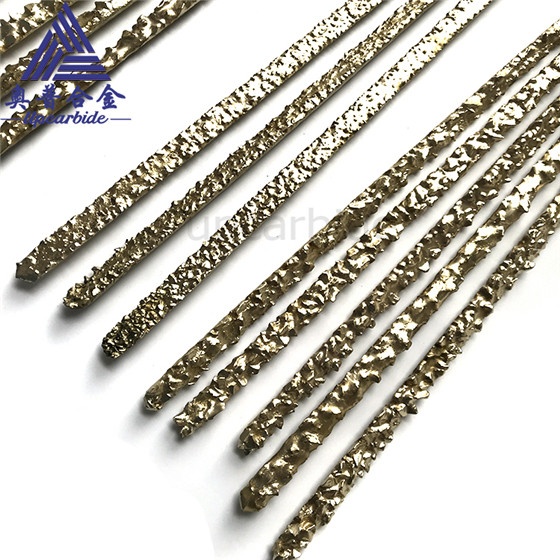

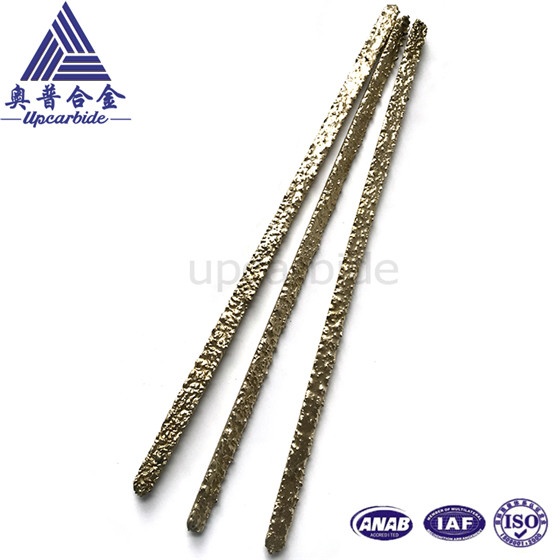

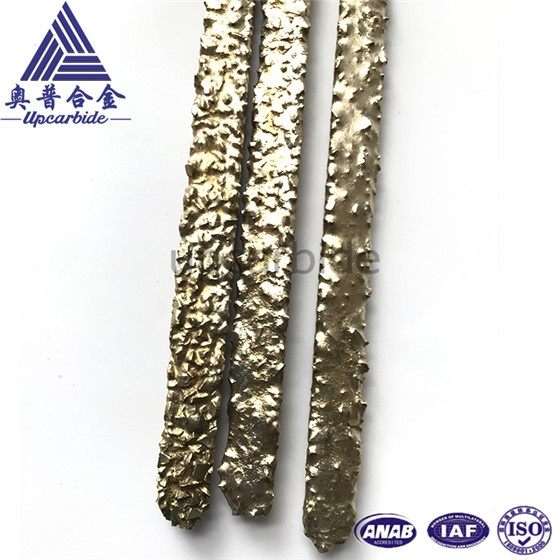

70%30% 1/4 - 3/16英寸  L450mm耐磨硬质合金铜基焊条狼牙棒
70%30% 1/4 - 3/16英寸  L450mm耐磨硬质合金铜基焊条狼牙棒


  YD型硬质合金焊条(简称YD型焊条):
是由粒状烧结硬质合金与有弹性的胎体合金混合制成。外涂一层特殊熔剂并着色,以标识颗粒等级大小。
烧结硬质合金颗粒主要为含钴碳化钨,其硬度为HRA89-91;胎体金属为“镍铜”合金,抗拉强度690MPa
硬度:HB160

YD型硬质合金焊条用途

YD型焊条主要用于堆焊石油、矿山、采煤、地质、建筑等工业中一些严重磨损或兼有切削的工件。如:
铣鞋、磨鞋、扶正器、扩孔器、钻杆接头、水力割刀、刮刀片、刨煤机刨刀、取芯钻头、打桩钻头、
螺旋钻头等。


YD型硬质合金焊条规格

根据硬质合金颗粒大小,分为:以下八个等级供货:

牌号

            公称尺寸            (mm

颗粒等级尺寸(mm



YD-9.5

9.5

9.5~6.5



YD-8

8.0

8.0~6.5



YD-6.5

6.5

6.5~5.0



YD-5

5.0

5.0~3.0



YD-3

3.0

3.0~2.0



YD-10

10

10~18



YD-18

18

18~30



YD-30

30

30~50

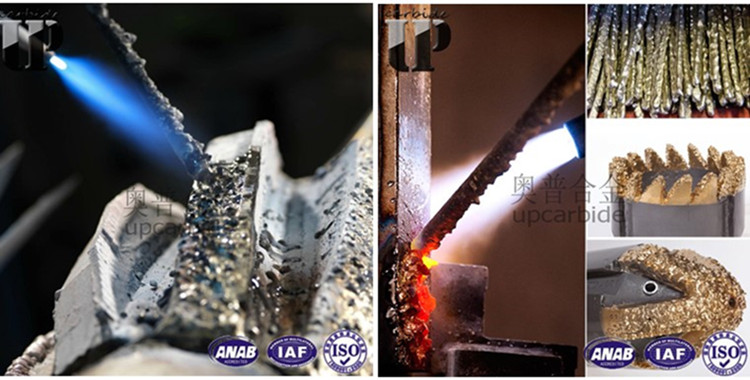

YD型硬质合金堆焊焊条的堆焊工艺:
采用氧乙炔对焊,操作工艺如下:
(1)
清理工件,使被焊工件表面露出金属光泽。
(2)
取平焊位置进行堆焊,为此可使用适当的胎具为控制堆焊层厚度,可利用限厚块。
(3)
用中性焰预热,焰心勿接触工件表面,距离以25mm为宜。
(4)
堆焊硬质合金焊层。用YD型焊条堆焊,使用中性焰(可稍偏碳化焰)焊咀均匀平稳的在工件表面上移动,火焰
对着合金焊条加热
(注意不可使焰心尖端接触合金颗粒),使焊条中胎体合金熔化,随之硬质合金颗粒也一同落下。
在熔化的胎体金属凝固之前,要把颗粒安排好,可用左手拿着的合金焊条拔弄,或另一人手持一根打底焊条或
石墨棒作拔棍,在一傍迅速拨弄颗粒,使之排列均匀整齐。堆焊层厚度按设计要求控制。

(5)
工件堆焊完后,放在不通风的地方,缓慢冷却,不可急冷,有条件可用石棉毡盖上。
(6)
工件冷却到室温后,如果有需要,可把堆焊面磨到要求尺寸和形状。
(7)
清理工件,去除所有飞溅,熔渣等。




株洲奥普硬质合金有限公司的服务:


1. 24小时在线联系,无论是需要产品还是只想了解相关的知识,随时欢迎咨询。
2. 提供常有的规格和按图纸生产。
3. 可以按要求给产品打激光logo。
4. 付款方式:公司银行转账(开增值税发票)。
5. 交货时间:

     (a) 常见的尺寸一般情况下都有库存。

(b) 数量大,或者开模生产交货期为25天

6. 如有任何质量问题,保证第一时间处理。




  相关产品 :

1/4
1/4"* 5/16" (6.4 - 8.0mm) 10% 镍基石油用硬质合金焊条

5/16
5/16" x 1/4" (6.4 x 7.9mm) 钨钢狼牙棒耐磨焊条

Yd5 镍基钨钢焊条,狼牙棒焊条
Yd5 镍基钨钢焊条,狼牙棒焊条

65~70%WC 1.6~3.2MM L450mm耐磨硬质合金钨钢铜基焊条
65~70%WC 1.6~3.2MM L450mm耐磨硬质合金钨钢铜基焊条

YD3,YD5,YD6.5,YD8含助焊剂的硬质合金焊条
YD3,YD5,YD6.5,YD8含助焊剂的硬质合金焊条

镍铜硬质合金复合材料焊条
镍铜硬质合金复合材料焊条

70% 6.4~8.2mm 锌白铜丝基体硬质合金耐磨焊条
70% 6.4~8.2mm 锌白铜丝基体硬质合金耐磨焊条

YD3 65~70% 2.8~3.2mm L280mm  硬质合金铜基焊条
YD3 65~70% 2.8~3.2mm L280mm 硬质合金铜基焊条

MSN: yangjuan316@hotmail.com Skype: ivyyang316 2498362811 sales@upcarbide.com ivy@upcarbide.com
